交流接觸器是一種利用電磁力與彈簧彈力相配合，實現觸頭接通和分?jǐn)嘁赃_到控制負載電路通斷的開關裝置， 適用于頻繁操作和遠距離控制，是自動控制電路系統中的重要元件。隨著國民經濟需求和電力工業的增長，交流接觸器的需求持續增長，競爭也日益激烈，為保證產品質量，交流接觸器的測試工作尤其重要。

以下將以交流接觸器測試需求為例，詳細介紹交流接觸器測試方案：
開始測試前，我們先了解其工作原理：當交流接觸器的吸引線圈通電后，使靜鐵芯產生電磁吸力，銜鐵被吸合，與銜鐵相連的連桿帶動觸頭動作，使常閉觸頭斷開，常開觸點閉合，兩者是聯動的，接觸器處于得電狀態; 當吸引線圈斷電時，電磁吸力消失，銜鐵在彈簧作用下釋放，使常閉觸頭閉合，常開觸頭斷開，接觸器處于失電狀態;

客戶端測試需求如下：
1.ON/OFF測試：設置ON/OFF交流電壓(額定電壓)，起始角90°，終止角0°，ON/OFF兩次，最后OFF。
2.特性測試：設置電壓(額定電壓)，起始角30°，終止角90°，輸出為ON，立即讀取峰值電流，延時500ms，讀取維持電流，維持功耗，最后OFF
3.吸合電壓的測試：先設置吸合起始電壓(額定電壓的20%)，輸出為ON，然后每隔200ms，電壓按照5V步進往上升，升到吸合后，讀取吸合電壓，最后輸出OFF
4.釋放電壓測試：先設置好釋放起始電壓(額定電壓)，輸出為ON，在設置釋放電壓(額定電壓68%)然后每隔200ms，電壓按照5V步進往下降，降到釋放后，讀取釋放電壓;最后輸出OFF

其中：

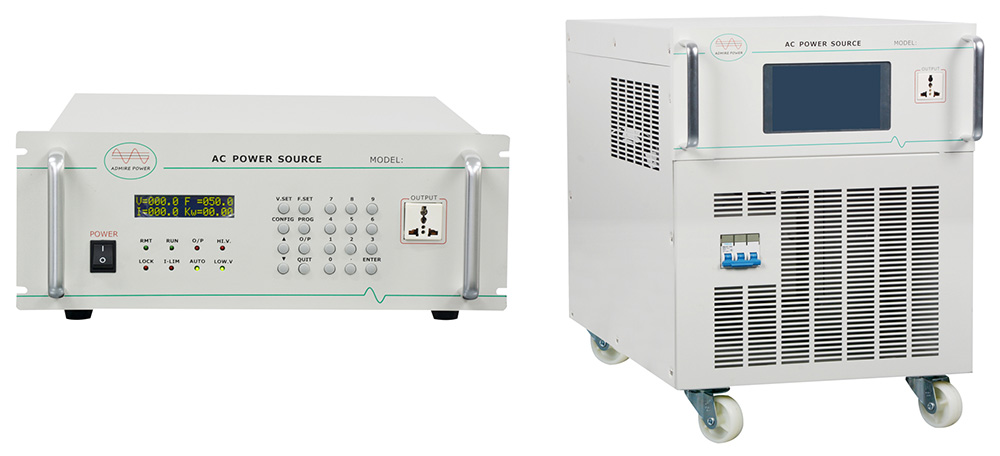

測試要求1，2，可以通過全力（ADMIRE POWER）標準交流電源APA1000系列電源的面板設定功能實現，該功能可以進行電壓的設置，頻率的設置，起始相位角、終止相位角的設置，可設置相位角的范圍是0-360?

測試要求3，4，可以通過全力（ADMIRE POWER）標準式交流電源APA1000系列電源的內含測試組來設置實現，該功能可以設置35個測試點，來設置起始電壓值，終止電壓值，步進電壓值，開始頻率，終止頻率及單步時間，使電源的電壓和頻率按步進階梯型改變。如果35個測試點不夠，智能式交流電源APA2000系列電源（觸摸屏顯示），可以提供五組測試組，每組35個測試點，每個測試點來設置不同的電壓，頻率和時間。
